전도성 핵 EMP(NEMP) Simulator는 전력선이나 통신선을 통해 주입되는 전도성 핵 EMP 신호에 대한 방호시설의 성능을 평가하기 위해 사용되며, 미군 군사 규격인 MIL-STD-188-125에서 규정한 펄스 전류 주입(PCI, Pulsed Current Injection) 시험이 가능하도록 PCI 발생장치와 액세서리들로 구성된다.
전도성 핵 EMP(NEMP) Simulator는 전력선이나 통신선을 통해 주입되는 전도성 핵 EMP 신호에 대한 방호시설의 성능을 평가하기 위해 사용되며, 미군 군사 규격인 MIL-STD-188-125에서 규정한 펄스 전류 주입 (PCI, Pulsed Current Injection) 시험이 가능하도록 PCI 발생장치와 액세서리들로 구성된다.

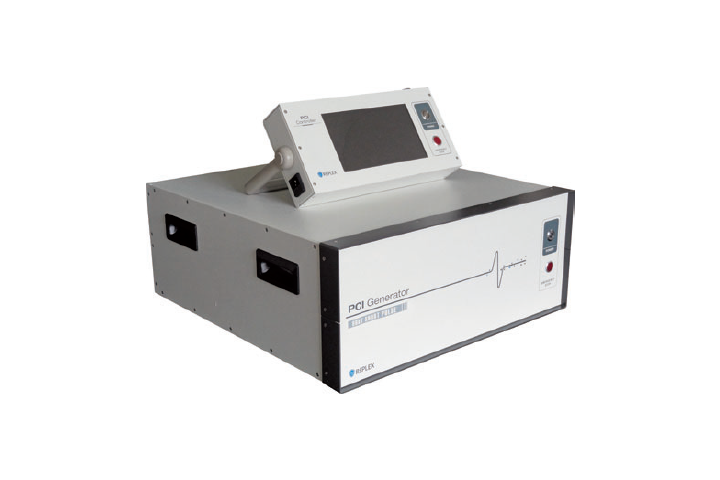

E1 Pulse Generator (HEMP-E1-1KA)
▪ 전도성 E1 펄스 발생장치
▪ 전류 발생 범위 : 100A ~ 1.2kA
▪ 크기 : 67 x 55 x 23 (cm)
▪ 무게 : 40 (kg)
E1 Pulse Generator (HEMP-E1-1KA)
▪ 전도성 E1 펄스 발생장치
▪ 전류 발생 범위 : 100A ~ 1.2kA
▪ 크기 : 67 x 55 x 23 (cm)
▪ 무게 : 40 (kg)

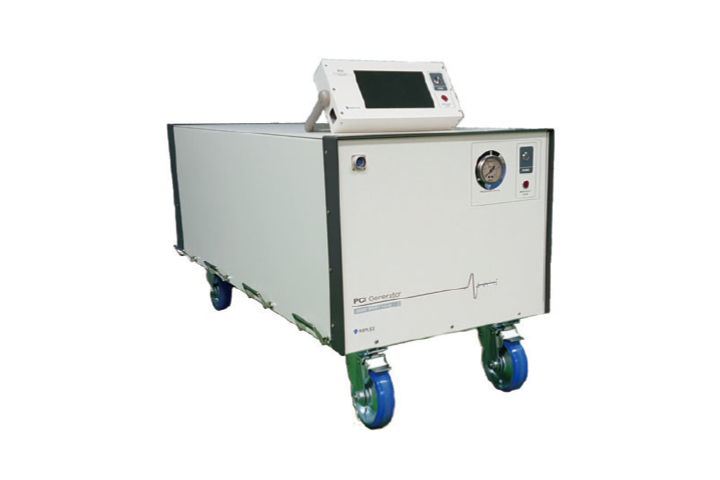

E1 Pulse Generator (HEMP-E1-5KA)
▪ 전도성 E1 펄스 발생장치
▪ 전류 발생 범위 : 1kA ~ 5kA
▪ 크기 : 187 x 68 x 53 (cm)
▪ 무게 : 450 (kg)
E1 Pulse Generator (HEMP-E1-5KA)
▪ 전도성 E1 펄스 발생장치
▪ 전류 발생 범위 : 1kA ~ 5kA
▪ 크기 : 187 x 68 x 53 (cm)
▪ 무게 : 450 (kg)

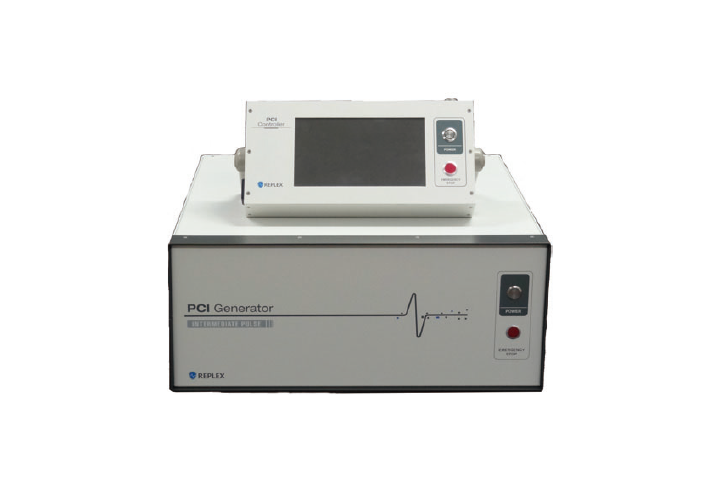

E2 Pulse Generator (HEMP-E2-270A)
▪ 전도성 E2 펄스 발생장치
▪ 전류 발생 범위 : 20A ~ 270A
▪ 크기 : 67 x 55 x 23 (cm)
▪ 무게 : 55 (kg)
E2 Pulse Generator (HEMP-E2-270A)
▪ 전도성 E2 펄스 발생장치
▪ 전류 발생 범위 : 20A ~ 270A
▪ 크기 : 67 x 55 x 23 (cm)
▪ 무게 : 55 (kg)

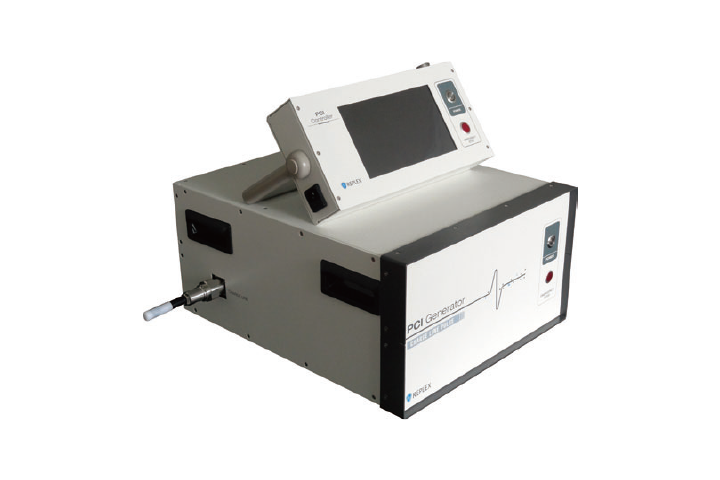

Charge Line Pulse Generator (HEMP-CLP-450A)
▪ 충전 선로 펄스 발생장치 (RF 안테나 필터 시험용)
▪ 충전선로 등가 주파수 : 30MHz~200MHz (사용자 주문 가능)
▪ 전류 발생 범위 : 40A ~405A ▪ 크기 : 40 x 47 x 23 (cm)
▪ 무게 : 13 (kg)
Charge Line Pulse Generator (HEMP-CLP-450A)
▪ 충전 선로 펄스 발생장치 (RF 안테나 필터 시험용)
▪ 충전선로 등가 주파수 : 30MHz~200MHz (사용자 주문 가능)
▪ 전류 발생 범위 : 40A ~ 405A
▪ 크기 : 40 x 47 x 23 (cm)
▪ 무게 : 13 (kg)

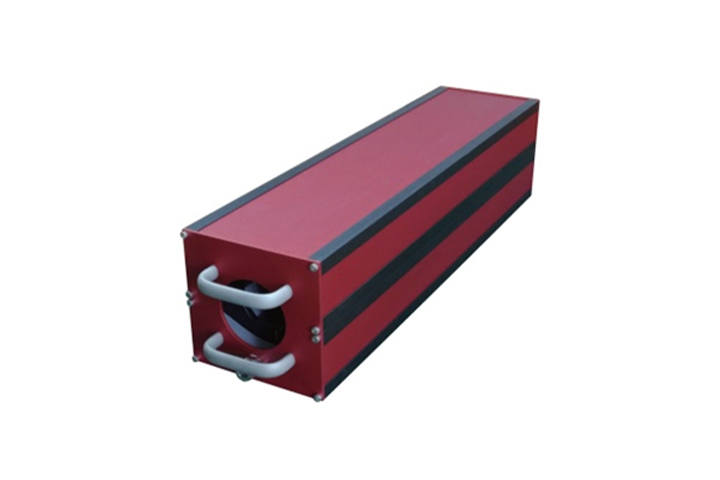

결합장치 (용량성 및 유도성 커플러)
▪ E1 펄스 신호를 선로에 주입하기 위한 장치
▪ 용량성 커플러 : 선로와 물리적인 접촉을 통해 펄스 주입
▪ 유도성 커플러 (클램프형) : 선로와 물리적인 접촉 없이 펄스 주입 ▪ EUT에 전원이 인가된 상태에서 수행하는 PCI 검증시험에 사용
